石英玻璃 (其它玻璃)

光学石英玻璃窗口片，能耐高温和高压等优点，是其他光学材料所无法替代的。石英玻璃具有良好的紫外透过性能；可见光和近红外光吸收极低，所以是生产光导纤维的基础材料。热膨胀系数极小，化学稳定性好，气泡、条纹、均匀性、双折射可与一般光学玻璃媲美，它是在恶劣场合下工作优选的光学材料。主要应用于：特种光源，光学仪器，光电子，军工，冶金，半导体，光通讯等领域。它能实验温度：1200度，软化温度为：1730度，具体参数如下：

1．ZS-1 （远紫外光学石英玻璃）对应牌号 JGS₁
它是用高纯度氢氧熔化的光学石英玻璃，所以含有大量的羟基（2000ppm），具有优良的透紫外性能，特别是在短波紫外区，其透过性能远远地胜过所有其他玻璃，在185μm处的透过率可达90％，合成石英玻璃在2730nm处具有很强的吸收峰，无颗粒结构。是185—2500mμ波段范围内的优良光学材料。

2．ZS-2（紫外光学石英玻璃）对应牌号 JGS₂
石英原料和氢氧焰生产的石英玻璃，含有几十ppm的金属杂质。在2730nm处有吸收峰（羟基含量100-200ppm），有条纹和颗粒结构。它是透过220—2500μm波段范围内的良好材料。

3．HS（红外光学石英玻璃）对应牌号 JGS₃
用石英原料和真空电熔法生产的石英玻璃，含有几十ppm的金属杂质。有小气泡，颗粒结构和条纹，几乎不含（OH），具有较高的透红外性能，透过率高达85％以上，其应用波段范围260—3500μm的光学材料。

附：光学石英玻璃JC/T185-1996标准，含光谱透光率、特征等。(原标准JC 185-81(96)《JGS₁、JGS₂、JGS₃，光学石英玻璃》作废。)

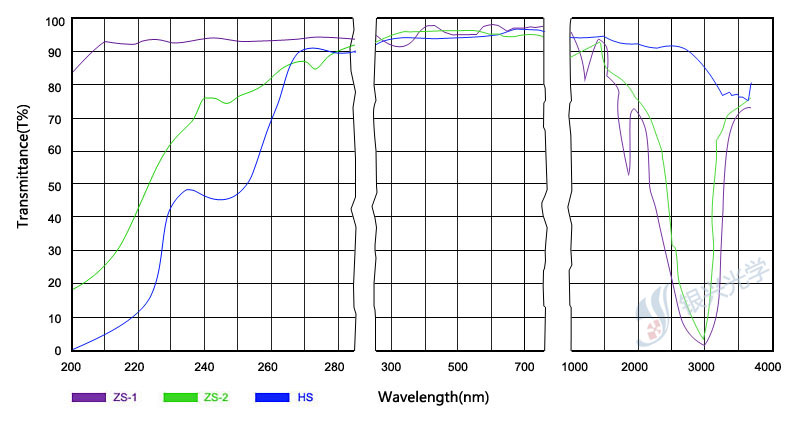

光谱图



光学常数

各种光学石英玻璃所能达到的最高类别

	ZS-1	ZS-2	HS
光谱特性 平均透过率	180-2500nm	200-2500nm	260-3500nm
	90%	85%	85%
气泡类别	0	2	2
双折射	1-2	1-2	1-2
颗粒结构	1	2	2
条纹	1-2	1-2	2
均匀性	1-2	2	2
荧光	1	2	2
防辐射性能	不变色	轻微变色	变色

物理性能

表1.

机 械 性 能	标 准 值
密度	2.2g/cm3
抗压强度	1100Mpa
抗弯强度	67Mpa
抗拉强度	48Mpa
泊松比μ	0.14～0.17
杨氏模量E	72000Mpa
刚性模量	31000Mpa
莫氏硬度	5.5～6.5

表2.

热 性 能	标 准 值
变形点	1280℃
软化点	1780℃
退火点	1250℃
比热(20～350℃)	670J/kg.℃
热导率(20℃)	1.4W/m.℃
折射率	1.4585
热膨胀系数	5.5×10-7cm/cm. ℃
热加工温度	1750～2050℃
短期使用温度	1300℃
长期使用温度	1100℃
